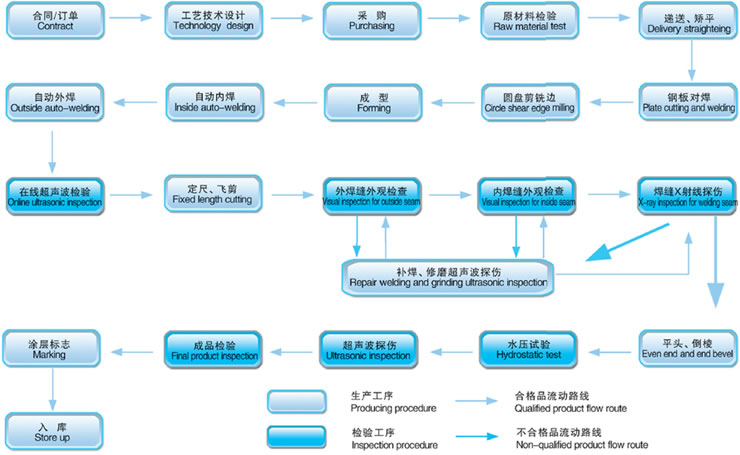

输送管道用螺旋缝埋弧焊钢管工艺流程图



生产工艺全过程的质量保证措施
    一、技术和工艺保证：
    我公司的钢管生产和检验工艺流程是按照APl 5L 和GB/T9711 的要求布置的，并按更高一级的输气管线标准进行了技术改造，从制管 和检测设备两个方面都具备了生产优质输送钢管的能力。在每批钢管试生产前，我们都按标准要求进行严格的工艺试验和评定，根据评定 结果，通过优选来确定钢管生产的技术参数，保证生产出优质产品。然后根据公司制定的工艺流程分解到生产、检验的各个岗位、订出各 岗位的工艺参数及操作方法以指导生产。在钢管生产过程中，我们对工艺纪律执行情况进行严格的监督检查，对发现的问题及时采取纠正 和预防措施，并按公司质量考核制度进行考核，以确保严格执行工艺纪律，保证产品质量。
    二、检验保证：
    我公司建立了专职检验机构，负责从原材料的入厂到产品入库全过程的质量检验。我公司生产的钢管在检验方面都进行了100％内焊 缝检验，100％ X 射线检验（管端不存在盲区）；100％水压试验（水压检验采用端面密封，管端盲区减小到最小）；100％外观检验（包 括内外焊缝及母材表面）。我公司实验室配备了先进的检验设备，如进口布鲁克直读光谱仪、数显拉伸试验机等，可对产品进行精确的化 学分析和机械性能试验；在线超声波自动探伤装置与X 射线工业探伤装置，可对产品进行100％的无损检验，水压试验自动记录仪可保证 对每根钢管按规定压力、时间进行试压和保压。产品和各项检验过程都有责任工程师进行技术负责和指导，所有的检验人员都进行过专业 技术培训，无损人员持有无损检测等级证书。从人员到设备，均可保证对产品按标准严格进行质量检验，确保出厂产品质量符合标准要求。
    三、质量体系保证：
    我公司积极推行全面质量管理，按GB/T1 9001-IS09001 和美国石油学会API Q1 标准建立了质量体系，从总经理到各部门负责人直 到每个生产工人都置身于质保体系中。在公司的质量手册中，对管理职责、质量体系、采购、过程控制、检验与试验等多个过程都进行严 格控制，并做了明确规定，做到每个质量活动都按照所规定的程序进行，每个工作岗位都按所制订的工作标准进行。在质量管理上采取以 预防为主和检验把关相结合的原则，即重视并采取预防性措施以避免问题的发生，不忽视对一旦发生的问题及时做出反应，加以纠正。公 司有组织有计划地安排各级人员的培训工作，对各项质量活动人员，根据其教育、培训和考核情况，按发布的任职资格条件，持证上岗， 并发给资格证书。我公司已通过GB/ T19001—IS09001 质量管理体系认证，实行一根钢管一张传票的跟踪控制，使整个生产过程的检验记 录具有很好的可追溯性。
